⚡ Guía paso a paso

Conmutadas y Cruzamientos: cómo hacerlos inteligentes

Abres la caja del interruptor y te encuentras un lío de cables. Cables que van, cables que vienen, retornos, viajeros… Y empiezan las dudas. ¿Esto es una conmutada? ¿Es un cruzamiento? ¿Me sirve cualquier interruptor inteligente? Aquí tienes la guía honesta que te dice qué comprar y dónde ponerlo para tu caso. Tengas dos puntos, tres, o cinco.

3 casos eléctricos3 solucionesCon o sin neutroSin obras

📋 Índice rápido

1La pregunta que lo resuelve todo
2Los 3 casos en la pared
3El mito del neutro
4Solución 1 · Relé inteligente
5Solución 2 · Conmutador inteligente
6Solución 3 · Mandos inalámbricos
7Catálogo de relés compatibles
8Qué haría yo según tu caso
9Errores típicos
10Bonus: reforma con pulsadores
11Preguntas frecuentes

La idea más importante

La pregunta que lo resuelve todo

¿Quién va a controlar realmente la luz?

El error de casi todo el mundo es intentar hacer inteligente cada uno de los interruptores de la pared. Y no va por ahí.

En domótica basta con que un solo dispositivo controle la luz de verdad. El resto de puntos solo tienen que mandar la orden: enciende, apaga, cambia. Si entiendes esa diferencia, lo demás es muy fácil.

Tenla en la cabeza durante toda esta guía: ¿quién controla la luz?

Teoría rápida

Los 3 casos que te puedes encontrar en la pared

Toda la teoría que necesitas para domotizar tu instalación cabe en estos tres dibujos.

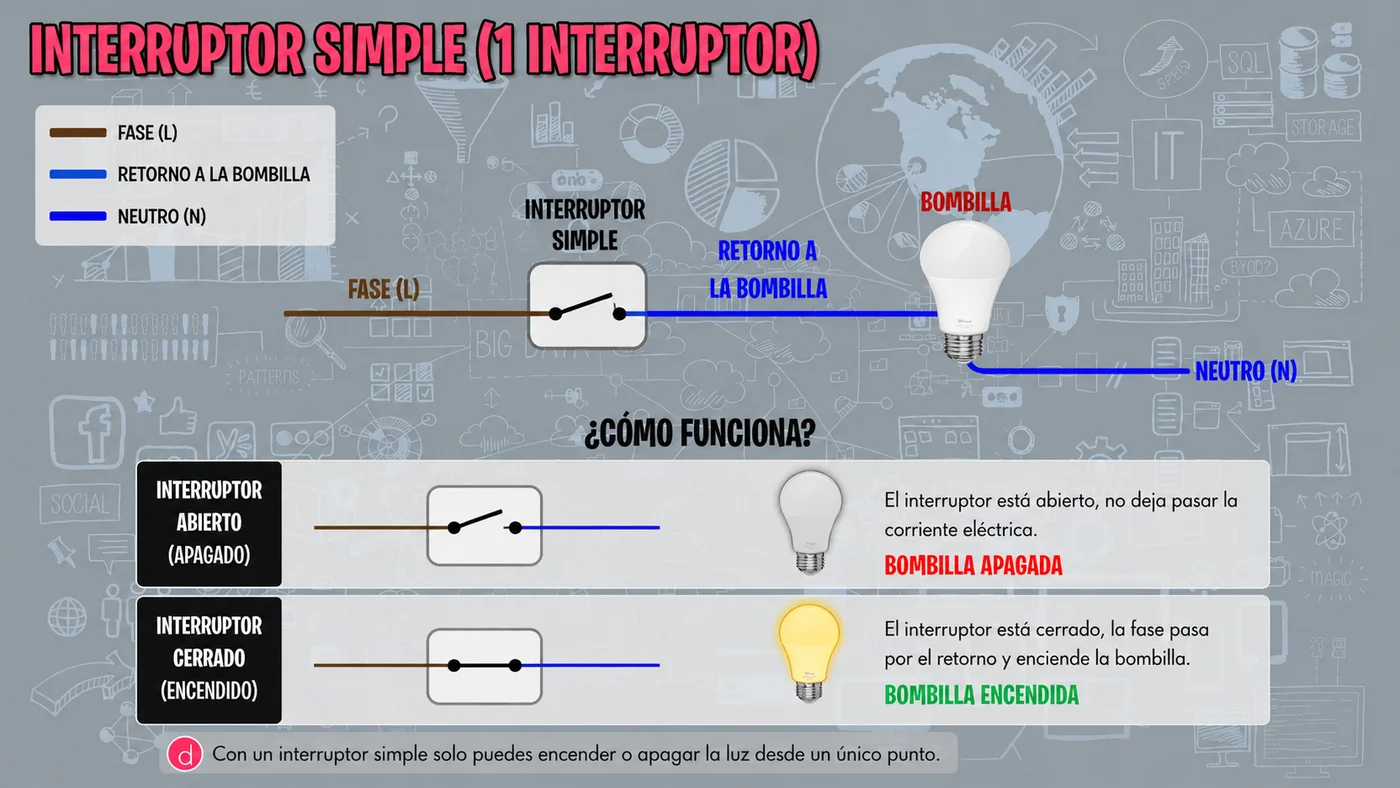

Esquema eléctrico de un interruptor simple: fase, retorno a la bombilla y neutro. Explica cómo funciona en posición abierta (bombilla apagada) y cerrada (bombilla encendida).

Interruptor normal

Una luz que se enciende desde un solo punto. Pulsas y se enciende; pulsas y se apaga. Dos cables. Es el caso fácil — y es justo el que vimos en el vídeo de interruptores inteligentes.

2 cables1 punto de control

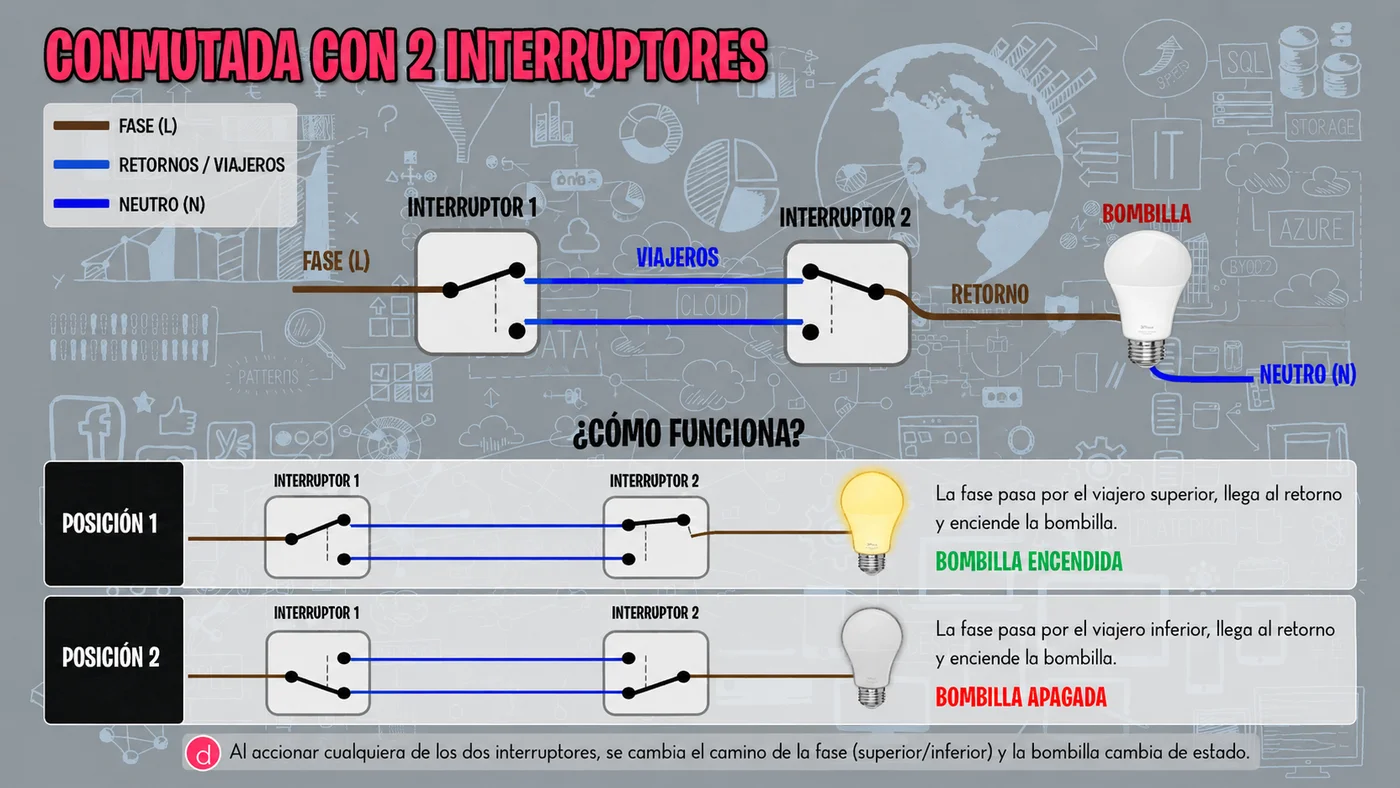

Conmutada

La misma luz se enciende desde dos sitios. El típico pasillo o escalera: entras y la enciendes por un lado, sales y la apagas por el otro. No se usan dos interruptores normales, se usan dos conmutadores, y entre ellos van los famosos cables viajeros.

3 cables por punto2 conmutadores

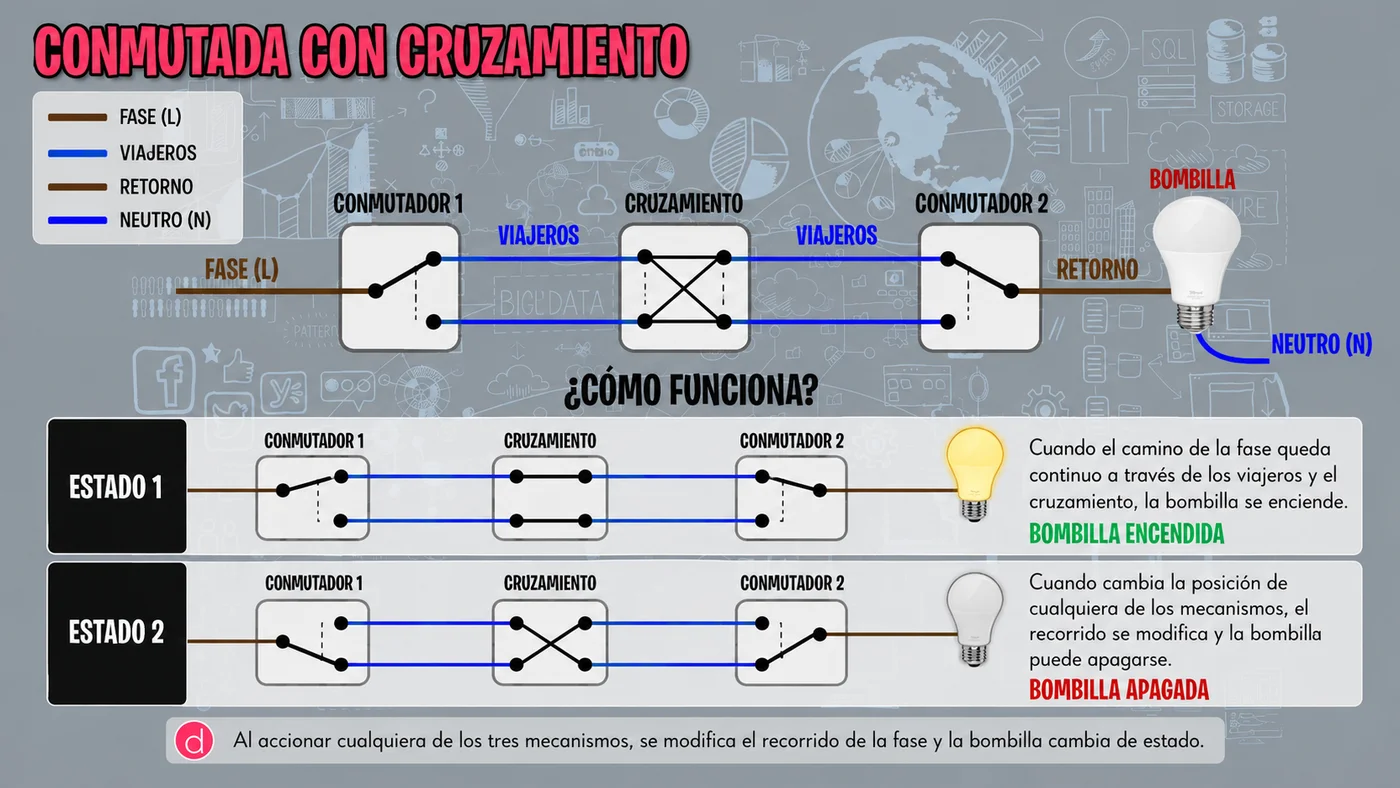

Cruzamiento

Aquí es donde se lía todo el mundo. El cruzamiento aparece cuando controlas la misma luz desde tres puntos o más: dormitorio con interruptor en la puerta y otro a cada lado de la cama, pasillo con cuatro puntos…

Y esto quiero que se te quede grabado: da igual si tienes tres, cuatro o cinco puntos. A efectos de domótica, todos los cruzamientos se resuelven exactamente igual. Los cruzamientos tienen 4 cables conectados que van a otro cruzamiento o a un conmutador.

4 cables en el del medio3 o más puntos

Apunta esto: en cuanto pasas de dos puntos ya estás en el mundo del cruzamiento, y todos los cruzamientos se resuelven igual. Tu caso no es raro — aunque tengas cuatro o cinco interruptores en el mismo pasillo.

Antes de las soluciones

El mito del neutro que para a mucha gente

⚠️ Idea clave

Que no tengas neutro en la caja del interruptor no significa que no haya neutro en la instalación.

Muchísima gente abre la caja del interruptor, no ve el cable neutro, y piensa: "ya está, no puedo hacer nada". Y no es verdad.

Muchas veces el neutro está en el punto de luz del techo, o en una caja de registro. Y esto lo cambia todo, porque el relé inteligente no tiene por qué ir obligatoriamente detrás del interruptor.

El relé va donde tenga sentido eléctrico: detrás del mecanismo si encaja, pero también en una caja de registro, o arriba en el punto de luz. En una conmutada, donde hay más cables y menos espacio, saber esto te abre opciones que creías imposibles.

Quédate con la idea: el neutro casi siempre está, solo que no donde lo buscabas.

Las 3 soluciones

Con estas tres resuelves prácticamente cualquier caso

Tres caminos, uno claramente nuestro favorito. Para conmutadas, vamos casi siempre con relé inteligente.

⭐

Nuestra recomendación

Para una conmutada, lo que hacemos casi siempre es la Solución 1 · Relé inteligente: mantienes los mecanismos que ya tienes, no cambias la estética y el coste es bajo. Las otras dos soluciones existen y son útiles en casos concretos, pero el relé es nuestro punto de partida.

Ver la solución del relé

Solución

⭐ Recomendada

Relé inteligente

Mantienes los mecanismos que ya tienes y añades inteligencia donde encaja. Nuestro punto de partida para cualquier conmutada.

Para mí, una de las soluciones más interesantes. La idea es sencilla: mantienes los mecanismos que ya tienes en la pared y añades un relé inteligente en el punto adecuado para controlar la luz.

¿La gran ventaja? No cambias la estética de tu casa. Si tienes mecanismos Simon, Niessen, Schneider o los que sean y te gustan, los mantienes. El relé es el que pone la parte inteligente.

¿El truco? En una conmutada no puedes poner el relé donde te dé la gana. Hay que ponerlo donde pueda alimentarse, donde pueda controlar la luz y donde puedas conectar bien las entradas. A veces detrás de un interruptor, a veces en una caja de registro, a veces arriba en el punto de luz.

Aviso de espacio: sí, el relé es pequeño. Pero cuando lo metes en una caja con conmutadores, viajeros, clemas y el propio mecanismo… el espacio se acaba enseguida. Mídelo antes.

📐 Cómo se cablea (ejemplos reales con Sonoff ZBMINIR2)

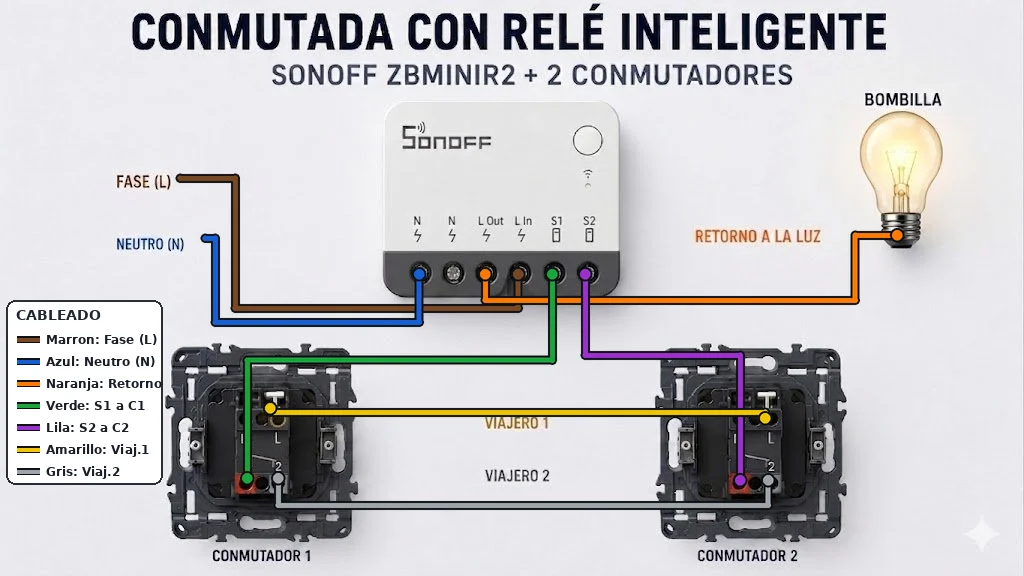

Conmutada con relé (2 conmutadores)

El relé controla la luz y los dos conmutadores cableados le mandan la señal.

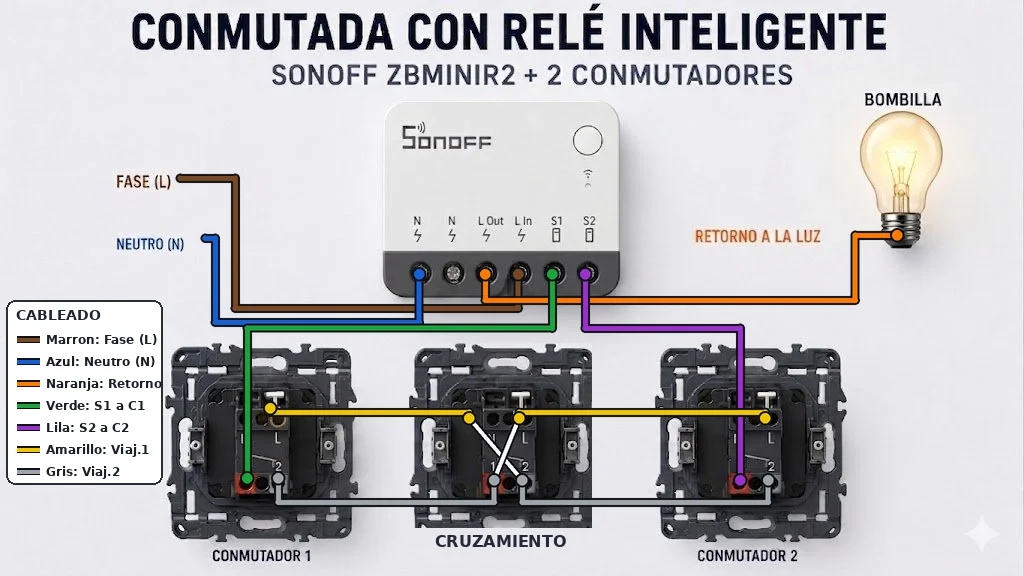

Cruzamiento con relé (3 o más puntos)

Los cruzamientos intermedios no se tocan: se quedan como están.

Estos esquemas son orientativos y aplican al SONOFF ZBMINIR2. Siempre sigue el esquema oficial del fabricante para tu modelo concreto.

Modelos recomendados para conmutadas

→ SONOFF ZBMINIL2 (sin neutro)
→ SONOFF ZBMINIR2 (Zigbee)
→ SONOFF MINIR4 (WiFi)
→ Aqara T1 / varios Shelly

¿No sabes cuál te toca?

Configurador de relés

💡 Nota eléctrica

A nivel conceptual, el relé tiene que alimentar su electrónica, controlar el retorno hacia la luz y recibir la señal de los mecanismos. En muchos esquemas, los cruzamientos intermedios se pueden mantener sin tocarlos, pero siempre siguiendo el esquema concreto del fabricante. Como norma general: no los toques.

Solución

Interruptor o conmutador inteligente

"Quito el viejo y pongo uno nuevo"… pero no es tan fácil en una conmutada.

Es la opción que casi todo el mundo piensa primero: quitar el interruptor y poner uno inteligente. Para un interruptor normal, puede ser así de fácil. Pero en una conmutada, la cosa cambia.

Apunta esta frase:

Un interruptor inteligente normal no es automáticamente un conmutador inteligente.

Si metes uno cualquiera en una conmutada sin que esté preparado, lo más normal es que la luz solo responda desde un lado, que el otro deje de funcionar, o que la app no sepa si está encendida o apagada. Y acabes desmontando todo.

⚠️ Cuidado con "2 way"

"2 way" no siempre significa lo mismo. A veces es:

·Conmutada cableada de verdad
·Dos interruptores que se asocian por software (vía app)
·Uno controla la luz y el otro es un mando inalámbrico

Antes de comprar revisa

✓Si necesita neutro
✓Si la conmutada es cableada o por app
✓Si tienes que comprar dos unidades
✓Si el fabricante publica esquema eléctrico claro

✓ Resumen

Buena opción para una conmutada simple de dos puntos, sobre todo si quieres cambiar la estética. Para cruzamientos de tres o más, se complica — y eso nos lleva a la tercera solución.

Conmutador inteligente táctil blanco de cristal con un único punto de control iluminado en azul — el típico mecanismo 'smart' que se vende como 2 way para conmutadas

Cambia estéticaNecesita neutro

Sonoff SwitchMan R5 — interruptor inalámbrico de 3 botones que funciona como mando: por fuera parece un mecanismo normal, por dentro manda órdenes por radio a un relé

3, 4, 5 puntosEscenasHub Zigbee

Solución — para cuando el relé no encaja

Mandos inalámbricos

Uno controla, los demás piden. Y aquí se resuelven todos los cruzamientos por igual.

¿Te acuerdas de la pregunta? ¿Quién controla realmente la luz? Aquí la respondemos del todo.

En vez de pelearte para que todos los interruptores participen eléctricamente, dejas un dispositivo controlando la luz de verdad —un relé o un interruptor inteligente— y en el resto de puntos pones mandos que solo mandan la orden.

Da igual si tenías tres, cuatro o cinco interruptores: el concepto es el mismo. Visualmente sigues teniendo interruptores en la pared, pero por dentro ya no es una conmutada: es domótica.

Opciones de mando

A.Mandos Zigbee a pilas de Aqara, Sonoff, Tuya, IKEA o Philips Hue. Pegas el mando donde te interese.
B.Interruptor inteligente sin carga: lo alimentas con corriente pero no le conectas la luz. Solo manda órdenes.
C.SONOFF S-MATE2: convierte un mecanismo normal de toda la vida en un mando inalámbrico. Por fuera parece un interruptor de siempre; por dentro es un mando escondido.

🎯 El bonus de los mandos

Esta opción te da muchísima versatilidad: una pulsación larga puede encender la luz del pasillo y apagarla a los 2 minutos. O puede encender la luz y el aire acondicionado a la vez. Cada interruptor pasa a ser un disparador de escenas, no solo un on/off.

✗ Desventajas

−Dependes de un ecosistema y un hub
−Algunos mandos van a pilas (hay que cambiarlas cada año o dos)
−Hay que configurar bien las escenas para que la respuesta sea rápida

Catálogo

Relés inteligentes compatibles con conmutadas

Una selección con algunos modelos que nos parecen interesantes — hay muchísimos más en el mercado. Si estás empezando, el camino más fácil es usar nuestro configurador para los SONOFF.

— Calidad europea con medición y Home Assistant nativo

Shelly 1

Wi-Fi1 canal

El clásico, muy compacto y económico.

Shelly 1PM Gen4

Wi-FiZigbeeMatter1 canal

16A con medición — la versión actual más completa.

🛒 Ver en Amazon

Shelly 2.5

Wi-Fi2 canales

2×10A con medición independiente por canal.

Shelly Plus 2PM

Wi-Fi2 canales

10A por canal / 16A total · medición · ideal Home Assistant.

🛒 Ver en Amazon

Shelly 2PM Gen3/Gen4

Wi-FiZigbeeMatter2 canales

Medición y Matter nativo — la opción más moderna del catálogo.

NODON

— Especialistas en sin pila y sin obras (EnOcean)

SIN-2-1-01

EnOcean1 canalHub EnOcean

Sin pila, sin obras · entradas analógicas para conmutada existente.

SIN-2-2-01

EnOcean2 canalesHub EnOcean

2×5A · conmutada sin cableado adicional.

SIN-4-1-20

Zigbee1 canalHub Zigbee

Pequeño módulo Zigbee 3.0 muy fiable.

SIN-4-2-20

Zigbee2 canalesHub Zigbee

Se instala en techo o caja de registro · sin obras.

LEXMAN ENKI

— Disponibles en Leroy Merlin (ecosistema cerrado)

Módulo Zigbee ON/OFF Multiuso

Zigbee1 canalHub Box Enki

Válido para conmutada · requiere Box Enki.

Módulo Zigbee para persianas

Zigbee2 canalesHub Box Enki

Solo para motores bidireccionales · requiere Box Enki.

AQARA

— Acabados premium y muy buena integración con Apple Home

Single Switch Module T1

Zigbee1 canalCon neutroHub Aqara

Se conecta a conmutadas existentes · requiere hub Aqara.

Dual Relay Module T2

ZigbeeMatter2 canales

Matter-over-bridge · Apple Home, Alexa, Google.

🛒 Ver en Amazon

Light Switch H2

ZigbeeMatter Thread1-3 canalesNeutro opcional

Interruptor de pared físico que reemplaza la conmutada con o sin neutro.

🛒 Ver en Amazon

SWITCHBOT

— Matter nativo y conmutadas sencillas

Relay Switch 1

Wi-FiBluetoothMatter1 canal

16A · compatible con conmutadas, instalación sencilla.

Relay Switch 1PM

Wi-FiBluetoothMatter1 canal

16A · con medición de potencia integrada.

Relay Switch 2PM

Wi-FiBluetoothMatter2 canales

2×10A · entradas SW1/SW2 para conmutada · Matter nativo.

¿Te quedas con SONOFF y no sabes cuál pedir? El configurador te lo dice en 30 segundos.

Configurador de relés Sonoff

Recomendación final

Qué haría yo según tu caso

Vamos al grano. Estas son las decisiones que tomaría yo en cada situación.

⭐ La regla por defecto

Para cualquier conmutada, mi primera respuesta es siempre un relé inteligente. Solo me salgo de ahí cuando el relé no encaja físicamente, cuando el cliente quiere cambiar la estética o cuando hay tantos puntos que la solución mixta sale más limpia.

⭐

Conmutada simple (2 puntos) con neutro accesible

Recomendado

Pongo un relé con neutro en una caja de registro o en el punto de luz. Mantengo la estética y no cambio nada en la pared. Es lo más sencillo siempre que tengas claro el esquema eléctrico — en 9 de cada 10 casos voy por aquí.

🔵

Conmutada simple y quiero cambiar la estética

Solo entonces miro conmutadores inteligentes que el fabricante explique claramente para ese uso. No compro cualquier "2 way" sin mirar el esquema. He probado de Maxcio y de Meross, seguramente haya más. Si la estética no es el objetivo, sigo recomendando el relé.

⭐

Cruzamiento de 3, 4 o 5 puntos

Recomendado

Aquí también sigo eligiendo el relé. No me lío intentando hacer inteligentes todos los mecanismos cableados. Tengo dos caminos, los dos parten del relé:

1.Relé en el sitio correcto y no tocar los cruzamientos intermedios. Se quedan como están — ni los miro. Es mi opción por defecto.
2.Solución mixta: un relé controla la luz de verdad y el resto son mandos o interruptores inalámbricos. Yo en casa tengo así mucha iluminación Philips Hue, un mix de mando e interruptores normales en conmutadas y cruzamientos — pero siempre con un relé al mando.

Lecciones que se pagan caras

Errores típicos (los 4 más caros)

Error 1

Comprar sin saber qué tienes

Comprar un interruptor inteligente sin saber si lo que tienes es un interruptor normal, una conmutada o un cruzamiento. Primero identifica, luego compra.

Error 2

Confiar en el "2 way" sin más

Pensar que "2 way" siempre significa lo mismo. Mira el esquema eléctrico en la web del fabricante. A veces engañan con las traducciones.

Error 3

No medir la caja

Si crees que empujando un poco cabe… es que no cabe. Esto vale para la electricidad y para casi todo en la vida.

Error 4

Cortar la corriente a bombillas inteligentes

La bombilla inteligente necesita corriente siempre. Si se la cortas con el interruptor: adiós colores, adiós automatizaciones. No es que falle la domótica, es que le has quitado la vida a la bombilla.

⚠️ Dos avisos que no son negociables

1.No mezcles neutros de diferentes circuitos. Que algo funcione no significa que esté bien hecho, y en electricidad "más o menos" no es una opción.
2.Si no sabes identificar los cables, no improvises. No te vengas arriba porque lo hayas visto en un vídeo de YouTube. Llama a un profesional, le enseñas este artículo si hace falta, y que te lo deje bien hecho. La seguridad ante todo.

Bonus

¿Estás de reforma? La opción más limpia: pulsadores

Si estás de reforma y puedes tocar el cableado, hay una opción todavía más limpia que se basa en pulsadores en lugar de interruptores. Ya no hay conmutadas ni cruzamientos: cada pulsador es un disparador y un único módulo controla la luz.

Te abre además la puerta a atenuar la luz (regulación con pulsación larga) o lanzar escenas con doble pulsación. Es la solución más elegante si estás picando paredes.

Da para un vídeo entero — y está en cola. Si te interesa, déjamelo en los comentarios del vídeo.

Preguntas frecuentes

¿Qué es exactamente una conmutada y en qué se diferencia de un cruzamiento?

Una conmutada es una misma luz que se enciende y apaga desde dos puntos distintos — el caso típico del pasillo o de la escalera: entras por un lado, sales por el otro. Un cruzamiento aparece cuando la misma luz se controla desde tres puntos o más (por ejemplo, dormitorio con interruptor en la puerta y otro a cada lado de la cama). A efectos de domótica, da igual si tienes tres, cuatro o cinco puntos: todos los cruzamientos se resuelven igual.

¿Cómo sé si lo que tengo es una conmutada o un cruzamiento?

Mira los mecanismos en la pared. Si solo controlas la luz desde un punto, es un interruptor normal (2 cables). Si la enciendes y apagas desde dos puntos, es una conmutada (interruptores con 3 cables, los famosos viajeros). Si hay tres o más puntos, los del medio son cruzamientos y los de los extremos son conmutadores. Los cruzamientos tienen 4 cables conectados que pueden ir a otro cruzamiento o a un conmutador.

No tengo cable neutro en la caja del interruptor, ¿no puedo domotizar nada?

Que no haya neutro en la caja del interruptor no significa que no haya neutro en la instalación. Muchísimas veces el neutro está en el punto de luz (en el techo) o en una caja de registro. Esto cambia todo: el relé inteligente no tiene por qué ir obligatoriamente detrás del interruptor — puede ir en una caja de registro o arriba en el punto de luz, allí donde tenga sentido eléctrico.

¿Tengo que cambiar todos los interruptores para hacer una conmutada inteligente?

No. La idea clave es que en domótica basta con que un solo dispositivo controle la luz de verdad. El resto de puntos solo tienen que mandar la orden. Por eso muchas veces lo más limpio es poner un relé en el sitio correcto y dejar los mecanismos antiguos en la pared sin tocarlos — o convertirlos en simples mandos inalámbricos.

He visto interruptores inteligentes "2 way", ¿valen para mi conmutada?

Cuidado, porque "2 way" no siempre significa lo mismo. A veces significa conmutada cableada de verdad, a veces que dos interruptores se asocian por software a través de la app, y a veces que uno controla la luz y el otro es un mando inalámbrico. Antes de comprar, revisa: si necesita neutro, si la conmutada es cableada o por aplicación, si hay que comprar dos unidades y si el fabricante publica un esquema eléctrico claro. Si el esquema no está claro, mala señal.

¿Qué es el SONOFF S-MATE2 y para qué sirve en una conmutada?

El S-MATE2 no es un relé: no corta la luz ni alimenta la bombilla. Lo que hace es convertir un interruptor o conmutador normal de los de toda la vida en un mando inalámbrico. Por ejemplo: un MINIR4 controlando la luz, y en otro punto un mecanismo normal conectado a un S-MATE2. Pulsas y el S-MATE2 manda la orden por radio. Desde fuera parece un interruptor de siempre; por dentro es un mando escondido.

Tengo una escalera con cuatro puntos de luz, ¿hay solución?

Sí, y es exactamente la misma que para una conmutada de dos puntos: deja un dispositivo controlando la luz de verdad (un relé en el sitio correcto) y convierte los otros puntos en mandos inalámbricos (mandos Zigbee, S-MATE2 detrás del mecanismo, interruptores inteligentes sin carga, etc.). Visualmente sigues teniendo interruptores en la pared, pero por dentro ya no es una conmutada cableada: es domótica.

¿Puedo dejar las bombillas inteligentes y usar el interruptor de toda la vida?

Sí, pero con un matiz importante: nunca cortes la corriente a las bombillas inteligentes desde el interruptor. Las bombillas inteligentes necesitan corriente permanentemente. Si se la cortas, adiós colores, adiós automatizaciones y adiós control por voz. Si quieres mantener un interruptor físico encima de bombillas inteligentes, la solución es convertirlo en un mando inalámbrico (con S-MATE2 o un módulo equivalente).

¿Cabe un relé detrás de un conmutador con todos los cables que tiene?

Depende. El relé es pequeño, sí, pero cuando lo metes en una caja con conmutadores, cables viajeros, clemas y el propio mecanismo, el espacio se acaba muy rápido. Mide antes la profundidad y el hueco real de la caja universal. Si crees que empujando un poco cabe… es que no cabe. Como alternativa, el relé puede instalarse en una caja de registro o arriba en el punto de luz, no necesariamente detrás del interruptor.

¿Es seguro hacerlo yo mismo si nunca he tocado electricidad?

Si no sabes identificar los cables de tu instalación, no improvises. Llama a un electricista, enséñale este artículo o el vídeo si hace falta, y que te lo deje bien hecho. La seguridad va primero. Y nunca mezcles neutros de circuitos diferentes: que algo funcione no significa que esté bien hecho, y en electricidad "más o menos" no es una opción.

¿Listo para hacer inteligente esa luz?

Empieza por el configurador de relés Sonoff — te lleva al modelo exacto que necesitas en menos de 30 segundos. Y si quieres aprender domótica de verdad, paso a paso, el curso es gratis.

Ir al configurador de relés Curso gratuito
